阻燃防护服火焰蔓延测试仪介绍
发布时间:2018-10-23 10:44
在实际火灾事故中服装燃烧给人带来的伤害远大于明火直接给人体造成的伤害,因此在火灾救援、有火危险的作业中穿着阻燃防护服对保护劳动者至关重要。阻燃防护服主要用于有明火、火花、熔融金属及有易燃物场合的作业人员穿着,它在遇到火焰或炽热物体后能阻止火焰蔓延,在离开火源后能马上自行熄灭,并且阴燃的部分迅速炭化不产生熔融、滴落或穿洞,从而对作业者免受或降低伤害起到重要保护作用。这类防护服作为重要的个体防护装备广泛用于石化、冶金、造船、消防等行业领域。
根据使用场合的不同阻燃防护服有不同的性能指标要 求,目 前 国 内 阻 燃 防 护 服 的 标 准 主 要 有GB8965.1-2009阻燃服,GB8965.2-2009焊接服,GA10-2014消防员灭火防护服,以及 LD58森林防火服等。上述4个产品标准中用做防护服面料、材料的阻燃性能试验一般均要求按照 GB/T5455(垂直法)测试[1]。而区别只是所涉及的阻燃性能如续燃时间、阴燃时间、损毁长度、熔融、滴落、燃烧特征等与分级指标有差 异,或 增 加 了 燃 烧 性 能 测 试 的 氧 指 数 法 (如LD58标准)。美国阻燃防护服面料的阻燃性测试基本采用垂直法(ASTM D6413),而欧盟的阻燃防护服标准像 ENISO11611 焊 接 及 类 似 工 艺 用 防 护 服、ENISO11612 高 温 环 境 下 操 作 工 人 防 护 服、EN ISO法)等,面 料、材 料 的 阻 燃 性 能 均 按ISO15025国际标准用表面燃烧或边缘燃烧的蔓延性测试方法进行测试[2]。这种方法与国内的垂直法有明显的区别,如火焰的大小、燃烧点与试样的位置、火焰施加于试样的持续时间等都不同。
随着我国阻燃防护服和阻燃面料对欧盟多国的出口不断增长,按照国外标准进行阻燃防护服的检测就成了必需。然而由于相应检测仪器的不普遍、不完善,误差大自动化程度低或委托检验时间、费用等问题,给外贸 企 业 带 来 了 不 小 的 阻 碍。 因 此 开 发 一 种 基 于ISO-15025防护服的热和火焰防护,限定火焰蔓延的测试方法仪器就显得很迫切。为此,通过采用机电一体化技术自主开发该仪器,降低燃烧器火焰长度人工确定带来的误差,实现数字化自动测试,不仅可以为阻燃防护服与面料生产企业生产过程的质量控制提供有效手段,减少交货后检验出现问题造成大的损失;而且还可加快与国际测试技术标准接轨的步伐,提高国内阻燃防护服测试技术水平,满足国际竞争需要。
一、ISO-15025测试原理
采用专用燃烧器的限定火焰对垂直放置的织物试样表面或底边施以燃烧10s,记录试样形成的火焰蔓延、阴燃、滴落碎片(熄灭或燃着的)及破洞等信息,并记录蔓延(续燃)时间和阴燃时间。
二、仪器要求
根据测试原理,仪器要能够进行试样的表面燃烧蔓延性和底边燃烧蔓延性两种方式的测试。仪器材料应防烟气腐蚀且隔热、阻燃,应保证燃烧器火焰燃烧有充足的氧含量以便火焰稳定。
三、技术指标

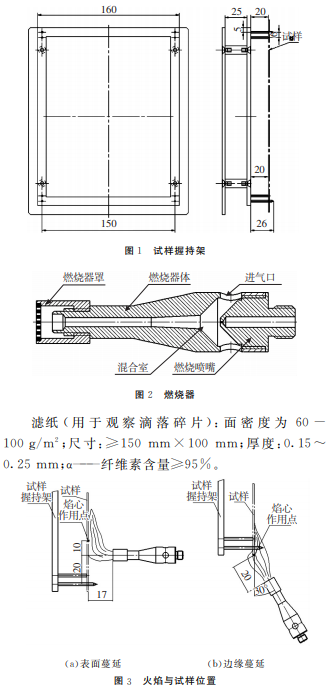

燃气,优先采用商业级丙烷;试样握持架,见图1;燃烧器,见图2;火焰长度,垂直方向(40±2)mm(用于底边缘燃烧),水平方向(25±2)mm(用于表面燃烧);火焰燃烧点与试样的位置,见图3;计时器精度<0.2s。
四、设计方案
(1)把表面和边缘两种燃烧蔓延性测试集成在一起,通过燃烧器位置、角度和火焰长度调节来实现不同测试。
(2)火源作用于试样的时间、撤离后试样的蔓延(续燃)时间、阴燃时间通过观测操作计时器完成计时。
(3)燃烧器的移动由计时器控制微电机驱动机构自动运行。
(4)为便于试样装卸,试样支撑装置为可卸悬挂方式。
五、仪器组成

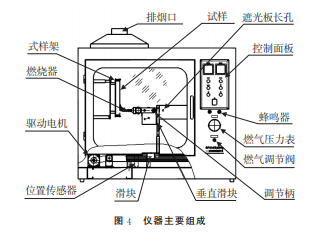

仪器组成部分包括燃烧器,燃烧器 调 节、移 动 机构,燃气供气系统,试样支撑装置,续燃、阴燃计时器装置,控制系统,安全保护装置及箱体结构等,见图4。
1、燃烧器
根据测试原理与要求,仪器用一个燃烧器来分别满足表面燃烧蔓延和底边边缘燃烧蔓延性两种不同测试。
燃烧器连接在十字滑块上,可上下移动和水平移动;并可做水平和与垂直方向成30°两个位置调节。其水平移动通过微电机驱动,移动位置由传感器探测,通过电器控制。燃烧器采用电子脉冲放电点火,点火与燃气电磁阀联动,若在3s未点燃,燃气阀自动关闭,并报警提示。
2、、燃气供气系统
丙烷燃气经燃气管与仪器燃气进气口连接。仪器内管路系统设有燃气压力表、流量调节阀与燃气电磁阀等。
3、试样支撑装置
支撑装置为厚3 mm,边宽10 mm 的160 mm×200mm 长方框结构,其四角设置试样固定针和限位柱。支撑装置材料选用优质不锈钢以防锈蚀。为了便于灵活安装和卸取试样,支撑装置采用悬挂方式。
4、计时器
设置3个数字计时控制器,分别用于记录和控制:燃烧器火焰作用在试样上的时间(10s);燃烧器火焰撤离试样后,试样火焰蔓延(续燃)时间;试样无焰燃烧(阴燃)时间。按照选定的测试(表面或边缘蔓延性)点燃燃烧器,调节火焰长度与燃烧器位置;启动测试,燃烧器在微电机驱动下移动到距离试样的规定位置(见图3),使火焰作用于试样;此时位置传感器信号控制火焰作用时间计时器计时,到10s时该时间控制器控制驱动微电机使燃烧器离开试样回到初始位置,同时启动续燃时间计时控制器计时。观察续燃情况,续燃一旦停止立刻按动阴燃计时器开始计时直到阴燃完全熄灭。
5、箱体结构
箱体用薄钢板结构,其中安装有燃烧器,燃烧器移动滑块,驱动机构,试样支撑装置及控制等部分。箱内设置有带空气流通孔的耐火板,以保证有足够空气(氧含量),使燃烧稳定。箱顶设有排烟口,可以很快排除试样燃烧产生的烟气;箱体前设置一透明门方便装卸试样和观察试样燃烧状态。
6、燃烧器火焰长度确定
火焰长度采用光敏传感器与蜂鸣器组合确定,免除人为观察而产生较大的误差。通过脉冲点火点燃燃烧器,调节燃气调节阀使燃烧器的火焰长度发生变化,当火焰光透过遮光板小孔时,位于小孔后的光敏传感器信号驱使蜂鸣器发出声响,这时火焰长度得到确定。
(1)火焰水平长度(用于表面蔓延性测试) 燃烧器调节到水平位置,遮光板小孔设在燃烧器轴线水平方向距其火口25mm 位置;按照上述方法调节燃气调节阀确定火焰水平长度。
(2)火焰垂直长度(用于边缘蔓延性测试) 燃烧器调节到垂直位置,遮光板小孔设在燃烧器轴线垂直方向距其火口40mm 位置;按照上述方法调节燃气调节阀确定火焰垂长度。火焰长度确定后,按图3的边缘蔓延方式把燃烧器调节到与垂直方向成30°,进行测试。

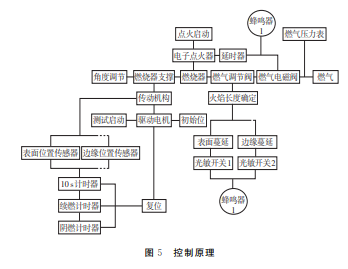

7、控制原理及安全保护装置控制原理如图5所示,为了安全,仪器设置有燃气泄漏报警与燃气源自动切断保护装置。
六、测试方法
(1)试样准备 用200mm×160mm 的矩形刚性试样模板(四角有?4的孔,孔距与试样固定针距一致)裁取经、纬向试样各3块;对于面料正反两表面明显不同的材料进行表面蔓延测试时应取6块对正反面分别测试。
(2)试样调湿 在温度(20±2)℃,相对湿度(65±5)%环境下将试样调湿至少24h;测试应在试样离开调湿环境2min内进行。
(3)测试环境 温度10~30 ℃,相对湿度15%~80%,空气流速<0.2m/s。
(4)表面蔓延性 按图1安装好试样,点燃燃烧器并调节火焰长度为25mm,燃烧器调节在水平位置;启动测试按钮开始测试,在火焰作用于试样表面固定点10s钟后燃烧器自动离开。这时记录试样蔓延(续燃)时间与阴燃时间,并观察记录试样上孔洞的产生,碎片滴落及碎片是否点燃了试样支撑装置下方的滤纸等现象。
(5)底边蔓延性 按图1安装好试样,燃烧器处于垂直位置,点燃燃烧器并调节火焰长度为40mm,调节燃烧器处于与垂直方向成30°;启动测试按钮开始测试,在火焰作用于试样底边固定点10s钟后燃烧器自动离开。这时记录试样蔓延(续燃)时间与阴燃时间,并观察记录试样上孔洞的产生,碎片滴落及碎片是否点燃了试样支撑装置下方的滤纸等现象。

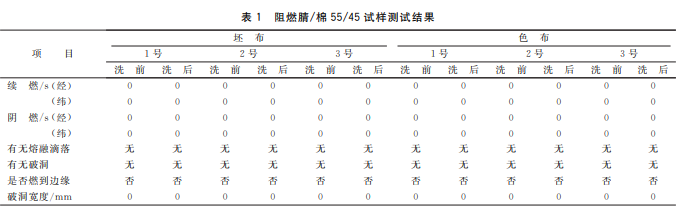

重复进行全部试样测试,并按ISO-15025的规定报告测试结果。经国内一外贸企业试用,对阻燃腈棉(混纺比 A/C55/45)坯布与色布洗前洗后按照ISO15025进行测试,其结果如表1所示。
表1结果与送ITS测试结果一致。这表明仪器完全满足ISO-15025标准阻燃防护服火焰蔓延性测试需要,设计符合标准要求,且性能可靠,使用方便。
七、结语
阻燃防护服火焰蔓延性测试仪的设计及其测试完全符合ISO-15025标准的要求。仪器采用机电一体化技术通过燃烧器火焰长度自动控制,实现了试样表面蔓延性和边缘蔓延性两种测试方法的集成和测试过程自动化。仪器使用方便适用,性能稳定,为出口阻燃防护服及其面料的设计和生产提供了有效可靠的检测手段。
